成都建测公司成功应用阵列式超声3D成像与步进频结构雷达技术，精准检测新型钢筋混凝土结构

项目概况：

检测时间：2025年02月

检测地点：成都市

检测对象：某新型钢筋混凝土结构

检测目标：识别内部钢筋分布；

检测内部缺陷病害；

测量构件厚度

测设备：阵列式超声3D成像系统（A1040 MIRA）；

步进频结构雷达（Proceq GP8800）

检测方法：结合超声波和电磁波特性，相互验证；对构件内部情况及厚度进行全面探测扫描

设备及技术介绍：

阵列式超声成像仪：采用脉冲回波法，利用声波反射原理，通过分析混凝土底面反射声波信号的时域和频域特征，确定混凝土结构的厚度或判别内部缺陷的一种检测方法；使用干耦合超声横波传感器，无需耦合剂；合成孔径聚焦技术，实现单面法成像；低周波超频率（10-100Khz）测量，可检测夹杂物、空洞、裂纹等缺陷；评估混凝土均匀性和强度。

结构雷达：基于电磁波在有耗介质中的传播特性，当其遇到不均匀体(界面)时会反射部分电磁波；步进频连续波（400-6000MHz）技术，有效消除雷达探测的“雾区”，利用较小的瞬时带宽，在工作时因为连续频率跳变又可以合成较大的工作带宽，这种特点可以大幅度的提高雷达分辨率，同时又降低系统的噪音系数，从而提高雷达的灵敏度。可同时探测地下浅层和深层，又可在全深度范围内具有较好的深度分辨率。

测试结果：

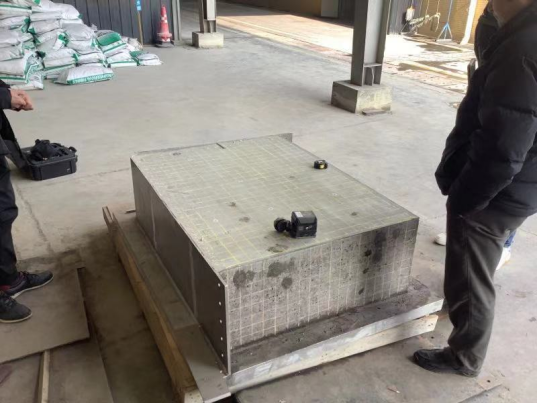

                雷达现场测试照

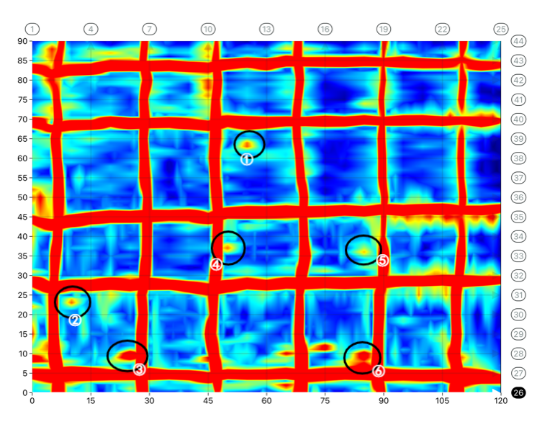

                 病害位置-雷达图谱

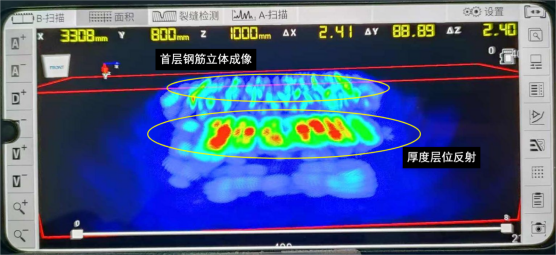

                三维立体成像图

测试结果：

①结构雷达清晰呈现内部钢筋分布图

②准确识别混凝土中缺陷病害位置

                阵列超声现场测试照

                超声图谱-三维成像图

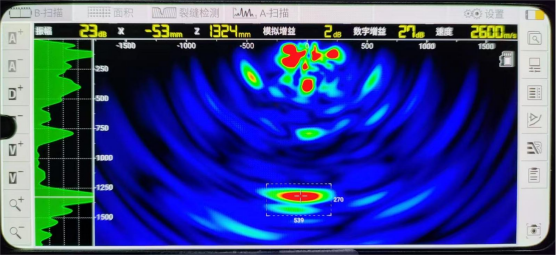

                 超声图谱-点扫截面图

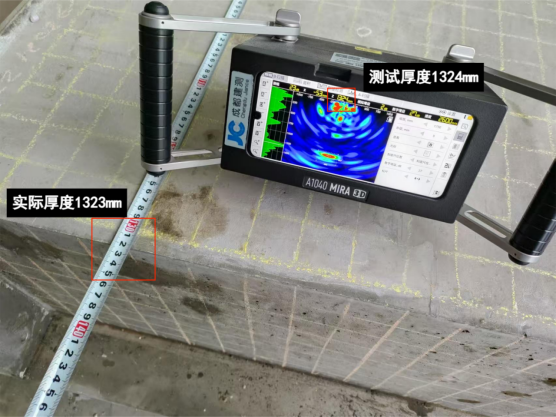

                    厚度验证

测试结果：

①阵列式超声成像仪精确测量混凝土构件厚度，误差仅1mm

②呈现构件立体图像，清晰显示钢筋分布及构件厚度

总结：

此次检测充分展示了成都建测公司在钢筋混凝土结构检测领域的技术优势。阵列式超声3D成像与步进频结构雷达技术的结合，实现了对内部结构的高精度、高效率检测，为结构安全性评估和施工方案制定提供了科学依据。未来，成都建测公司将继续深耕技术创新，为客户提供更优质、高效的检测服务。

关于成都建测：

成都建测是一家致力于推动行业技和产品术创新的科技公司，专注于无损检测领域解决方案，与多家知名高校和科研机构建立了长期合作关系，同时承接相关工程项目的扫描、探测、检测、租赁、设备销售及咨询服务。
