云南某州老旧桥改造-波纹管（钢绞线）结构雷达探测

项目背景与需求：该项目系省内老旧桥改造项目，在桥梁加固过程中需要精确定位内部波纹管（钢绞线）的位置，以确保在钻孔和加固过程中避开这些关键结构，避免对桥梁造成损害。

技术应用

设备：采用Proceq公司生产的GP8000结构雷达。

技术：步进频率连续波技术（SFCW）。

优势：相比传统探测手段，SFCW技术具有更高的分辨率和成像效果，能够更清晰地显示桥梁内部结构，尤其是钢绞线的位置。

数据采集：使用GP8000结构雷达对桥梁进行全面的扫描，采集桥梁内部结构的数据。

数据处理：通过SFCW技术生成高分辨率的二维和三维图像，清晰显示波纹管（钢绞线）的分布情况。

结果分析：根据生成的图像，精确定位钢绞线的位置，并标记出需要避开的区域。

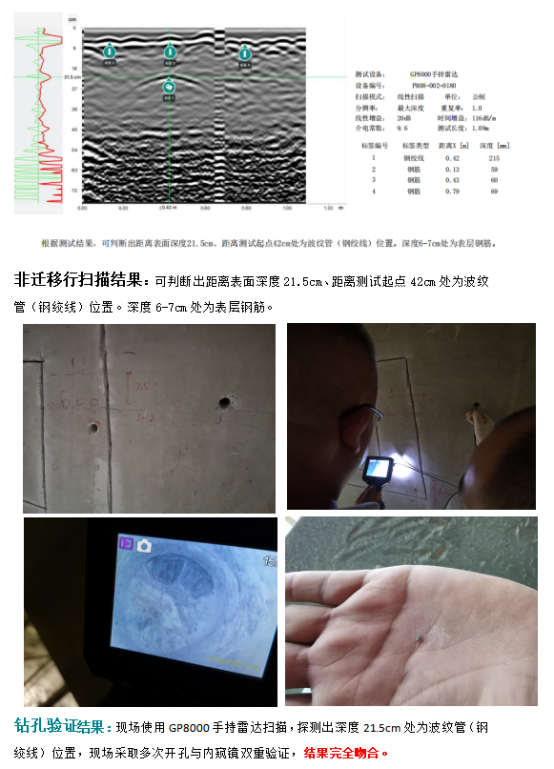

成像效果：GP8000结构雷达生成的图像清晰度高，能够明显识别出箱梁内部的钢绞线位置。

三维立体图像：成功生成桥梁内部结构的三维立体图像，直观展示钢绞线的分布情况。

开孔验证：在实际钻孔过程中，检测结果与实际开孔位置高度吻合，验证了探测的准确性。

项目成果：

精准定位：成功避开了桥梁内部的钢绞线，确保了桥梁加固工程的安全性和有效性。

技术验证：通过实际开孔验证，证明了GP8000结构雷达在桥梁内部结构探测中的可靠性和准确性。

总结：

该项目展示了GP8000结构雷达在桥梁内部结构探测中的卓越性能，尤其是在复杂环境下精确定位钢绞线的能力。通过先进的SFCW技术，项目团队成功完成了桥梁加固任务，确保了工程的安全和质量。
