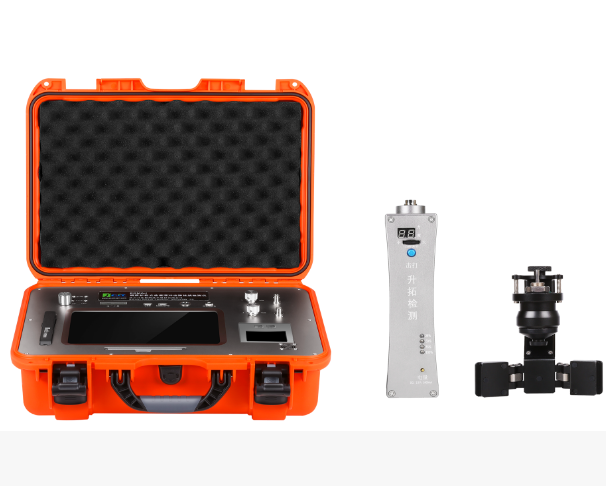

钢质护栏立柱埋深冲击弹性波检测仪
用途：测试埋置于土/混凝土中的立柱长度、埋入深度。
产品概述
- 钢质护栏立柱为空心薄壁结构，而且埋置条件复杂（如土体、岩石钻孔、混凝土浇筑等），为其埋深的检测带来很大的困难。
- 测试对象：埋置于土/混凝土中的立柱
- 测试内容：长度、埋入深度
产品亮点
- 测试精度高:
- 三种分析方法，全自动智能分析；
- 半波移动技术、智能激振装置，抑制自由振动，增强柱底反射信噪比；
- 适用于复杂地质（砾石、混凝土、柱侧灌浆等）；
- 推荐参数：进入《公路水运工程试验检测机构等级标准》试验检测仪器设备配置要求；
测试原理及方法
- 自动激振装置在柱头截面激发出脉冲信号，在立柱另一端发生反射，通过信号分析软件计算出弹性波传播时间，结合实际弹性波波速，得出埋入深度。
技术参数
1、提供数据库云管理服务，且数据能与BIM系统对接，实现检测结果模型可视化
2、国标：GB/T 24967-2010
3、信号处理和激振技术：消减激振残留信号、地面反射信号；积算处理、平均处理采用自动激振技术
4、操作系统：windows
5、供电方式：内置充电电池
6、操作模式：触屏，鼠标触摸板，无线采集
7、工作温度：-10～45℃
8、测试通道数：2通道，相互判断消除随机误差，提高精度
9、采样频率：500kHz，可调
10、采样精度：24位
11、可调放大器：多档位可调（X1、X5、X30、X100）
12、测试精度：平均测量误差不大于±4%或不大于±8cm
13、激振方式：电磁自动击打，确保稳定性
14、激振力度：多档可调，适用不同工况
15、信号处理技术：可消减激振残留、地面反射信号
16、信号匹配技术：时域自相关分析，双通道进一步提高精度
17、频谱分析：FFT、MEM
18、采样模式：单次、连续
19、位置信息：支持GPS定位
